产品简介
配件产品是作为睿据集中器附件而设计的，为满足客户附加需求的产品系列，包括：电源模块、非电数据采集模块、设备控制模块等。配件模块与集中器共同使用，是睿据电力物联网的组成部分。
P001
断电检测 & 备用电源模块

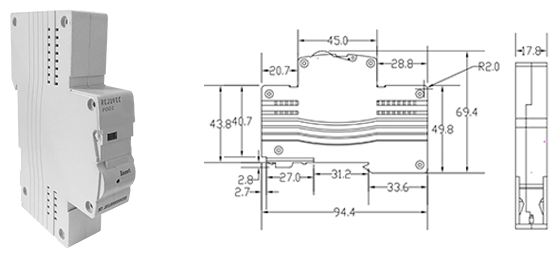

简介及外观
P001 为集中器提供短期后备电源供应，并具有电源中断模拟电平输出功能，可与各类集中器共同使用。1P 大小，具有电源输出口、光电隔离断电监测 IO。采用超级电容储电技术，电源中断后，P001 可为各类集中器提供至少 1 分钟时长的后备电源供应，光电隔离 IO 可指示线路是否有电，与集中器配合使用，可实现断电信息实时上报功能。
引脚定义描述
1电源输出 5VDC
2电源输出 GND
3断电检测输出 IO
技术参数
输出电压
5VDC
输出功率
10W
IO 口
低电平指示有电，高电平指示断电。
外型尺寸
94.4mm×17.8mm×69.4mm
P002
交流电源断电检测模块
P002 为 485 接口的交流电源断电检测模块，需要外部直流供电。P002 采集市电线路的电压值，集中器通过485 接口获取 P002 测量的交流电压值，从而得到断电信息。P002 模块已应用于基站通信直流差异化备电。
产品外观
引脚定义描述
1、2485 总线 A
5、6485 总线 B
4电源输入 5VDC
8电源输入 GND
技术参数
交流电压测量范围
0~440VAC
485 接口
2400、4800、9600bps；偶校验，数据位 8，停止位 1
外部供电
5VDC，0.5W
外型尺寸
81mm×17.6mm×64.5mm
P003
空调红外控制模块
P003 为睿据电力物联网空调红外控制模块，具有空调红外指令学习、存储、发送等功能。P003 通过内置 485接口接收集中器的控制指令，实现空调红外遥控功能。P003 与空调线路上的数字断路器共同使用时，可实现空调节电和智能控制等功能，电母云平台已支持 P003 设备应用。
产品外观
引脚定义描述
1、2485 总线 A
5、6485 总线 B
3、7外接红外发射管 1
4、8外接红外发射管 2
技术参数
空调型号
红外命令自学习，适配各类空调
485 接口
2400、4800、9600bps；偶校验，数据位 8，停止位 1
外部供电
230VAC
红外发射管
内置 1 个，可外接 2 个
外型尺寸
81mm×17.6mm×64.5mm
