基站智能配电管控系统
RJ-SPDMS 睿据电力物联网助力新基建
简介
利用睿据电力物联网解决方案实现。运营商基站配电管控包括：电力输入管控、群组联合管控、重点设备管控，
系统主要面向直流配电进行管理。采用睿据数字断路器、电力物联网构件，建设运营商基站智能配电管控系统，实现
三大功能：可信智能配电管控、高精度电力计量及用电监测、线路安全监测与保护。
构成

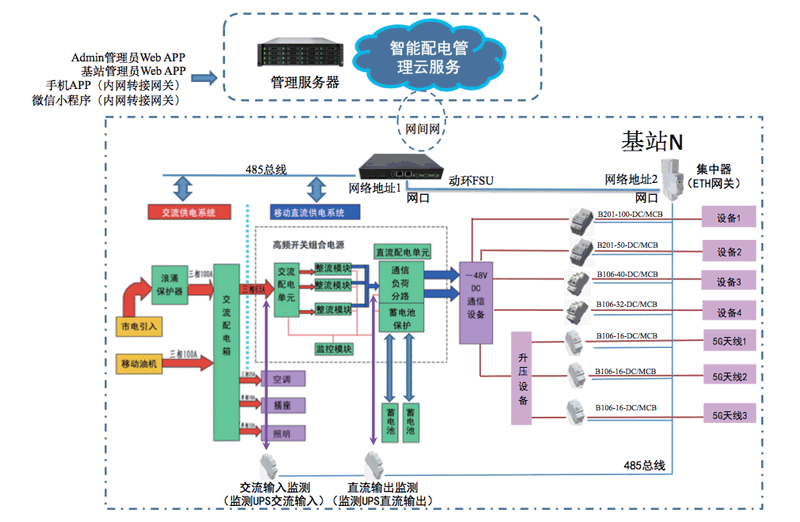

系统由管理应用、云平台、前端基站设备等组成。组织结构如下图所示：
硬件产品

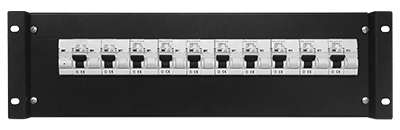

前端基站硬件设备主要由直流一体机产品构成，包括：直流集中器、B2 系列直流断路器、B3 系列直流断路器构成。可实现定时拉断、差异备电、能耗计量、安全保护、事件预警等功能。
功能
可信智能配电管控
远程通断管控：
通过平台对设备进行远程上电 / 下电控制（每台设备需进行严格的安全授权）。控制有日志记录，
过程可追溯。
定时通断管控：
可按需独立设置供电的定时开通 / 关闭功能，每天可设时间段不少于 5 个。本地实施定时控制，
本地设备具有 NTP 服务校时、与智能配电平台协议校时功能。定时控制有日志记录，过程可追溯。
备电综合管控：
根据市电停来电监测信息，确定设备对于备电的使用方式。备电控制时，所有的状态迁移都产
生告警信号，开关动作都有日志记录，过程可追溯。包括：免责时段控制、备电时长控制、备电电压控制、备点电量
控制。
高精度电力计量及用电监测
电力计量：
平均电压、电流测量误差 <1%，电量计量误差 <2%
数据测量频度（电压、电流、电量、温度等参数）：
485 接口数据采集频度可达 1Hz，上传配电管理平台频度
可达每分钟 1 次。具有参数变化实时上报功能，当电压、电流值变化大于设定值时（如 10%，可设置）立即上报。
数据在线存储 3 个月以上。
数据统计与处理：
配电管理平台可对采集的电力数据进行存储与处理，可进行曲线绘制、统计分析、报表输出、
数据导出等操作。
外市电停来电、基站发电启停、直流输出断电监测与告警：
分别使用交流、直流监测设备，实时监测交流电源、
直流电源的属性与状况，给出停电、来电告警信息，本地处理单元（网关）接收到该信息后，根据配置的控制逻辑进
行配电控制。同时，将相关信息上传至配电管理平台。
线路安全监测与保护
电流监测：
实时监测线路电流，上传至网关及配电管理平台。根据设置在开关设备内部的延时过流阀值、瞬时
过流阀值、保护功能是否启用等信息，进行实时保护。
电压监测：
实时监测线路电压，上传至网关及配电管理平台。根据设置在开关设备内部的过压阀值、欠压阀值、
过欠压自恢复保护功能是否启用等信息，进行实时保护。
线路硬保护功能：
短路、过载等硬保护功能。选用在安全量程内的直流断路器硬保护模块，额定电压 48V、
60V、72V，额定电流 100A、50A、40A、32A、16A 等规格。
软保护功能：
根据电力数据测量值的实时保护。电子阀值设定保护，包括过压自恢复保护、欠压自恢复保护、
瞬时过流保护、延时过流保护、过温保护等功能，以上保护均可以独立设定投入 / 切除（启用 / 不启用）。

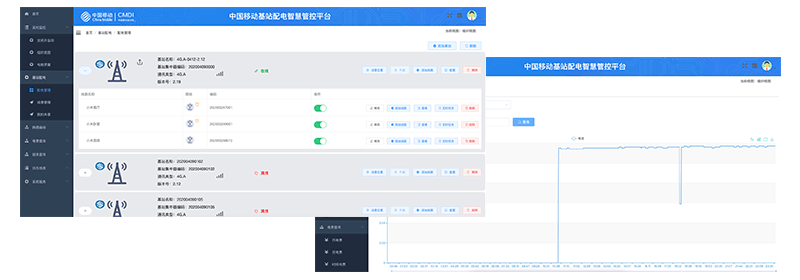

界面
