产品型号 |

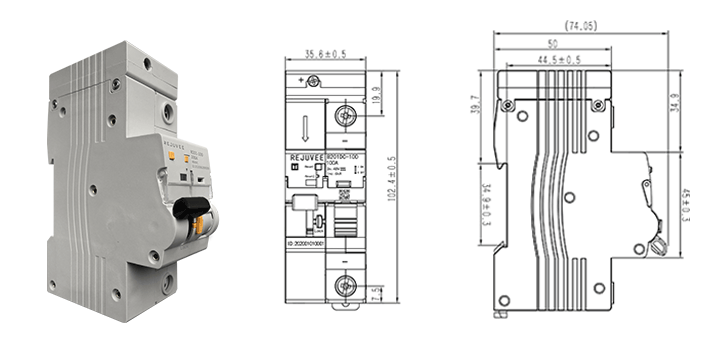

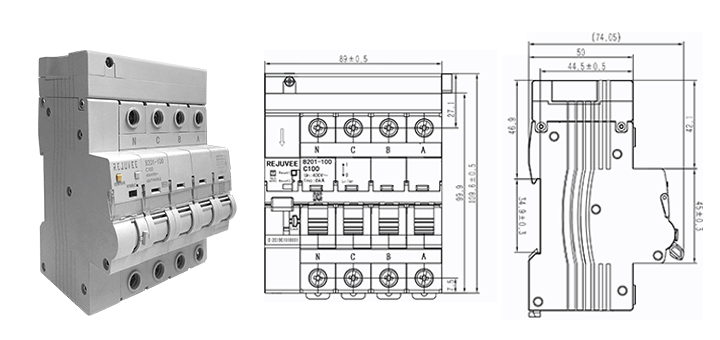

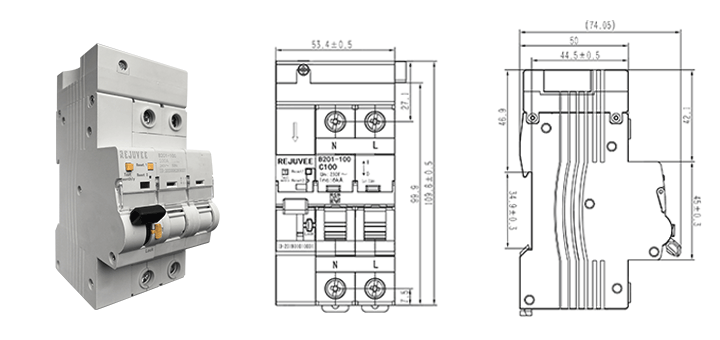

交流：B201 ABC 型 、B201 ABCN 型、B201 LN 型、B201 L 型； 直流：B201 DC1 型、B201 DC2 型； |
|
额定电流 |
20A、25A、32、40A、50A、63A、80A、100A、125A |
|
额定电压 |
交流：LN 型 230VAC、L 型 230VAC、ABCN 型 380VAC、ABC 型 380VAC 直流：48VDC、60VDC、80VDC、100VDC |
|
安全保护 |
机械保护 |
过载保护、短路保护（瞬时过流）; 极限分断能力Icn：6kA。 |
电子保护 |
交流（ABC型 、ABCN型）：漏电（剩余电流（快速电子脱扣））、过流（瞬时过流）、过载（延时过流）、过压、欠压、过温、打火、过压自恢复、欠压自恢复、电能限量、三相不平衡（快速电子脱扣）等保护功能，电子保护功能均可投入（自动保护）或切除（只监测不控制）;
交流（LN型、L型）:漏电（剩余电流（LN型,快速电子脱扣））、、过流（瞬时过流）、过载（延时过流）、过压、欠压、过温、打火、过压自恢复、欠压自恢复、电能限量等保护功能，电子保护功能均可投入（自动保护）或切除（只监测不控制）。
直流：延时过流、瞬时过流、过压自恢复、欠压自恢复、过温、电能限量等保护功能，电子保护功能均可投入（自动保护）或切除（只监测不控制）。
|
|
独立保护 |
电子保护功能丧失，不影响机械保护功能; 电子保护功能不需要连接网络，设定的保护阀值不丢失，阀值设定后可离线独立保护; |
|
电力计量 |
物理量 |
交流（ABC型 、ABCN型）：电流、电压、剩余电流、电量、功率、功率因素、温度、频率、时间、相位角、三相不平衡等;
交流（LN型、L型）:电流、电压、剩余电流(LN型)、电量、功率、功率因素、温度、频率、时间、相位角;
直流：电流、电压、电量、功率、温度、时间。
|
计量精度 |
交流：具有抗直流分量能力，相电流 ±0.5%，相电压 ±0.5%；功率 ±1%，电能 ±1%；
直流：电流 ±0.5%；电压 ±0.5%；电能 ±1%；
|
|
状态数据 |
最近一次拉合闸状态及原因;
当前设备事件（过压、欠压、过流、过压恢复、欠压恢复、过温等）;
当前断路器开关的状态； |
|
采集速度 |
测量更新 : 电流、电压等实时数据更新频率 >10Hz;
采集更新 : 通过外部接口获取设备所有物理量的频率 >1Hz;
状态更新 : 通过外部接口获取设备状态的频率 >1Hz; |
|
远程控制 |
闭环控制 |
通过数据接口实施闭环控制，在设备完好的情况下，设备接收正确的指令后，确保成功拉合闸，无须多次控制 |
电气寿命 |
控制模块 10000 次，传统模块 10000 次 |
|
工作电源 |
工作电压 |
交流：80VAC ～ 300VAC; 直流：36VDC ～ 80VDC; |
最大功耗 |
交流：1.5W(Max)； 直流：0.5W(Max)； |
|
通信接口 |
RS485 物理接口，Modbus-RTU 或 DL/T645-2007 协议 |
|
产品认证 |
3C 认证、CQC1308 认证，GB/T14048.2 |
|
前端显示控制 |
用电监控系统前端显示操作设备布署在方便查看位置，严禁安装在设备间等封闭空间内，人机交互界面内容显示应清晰且易操作。 |
|
