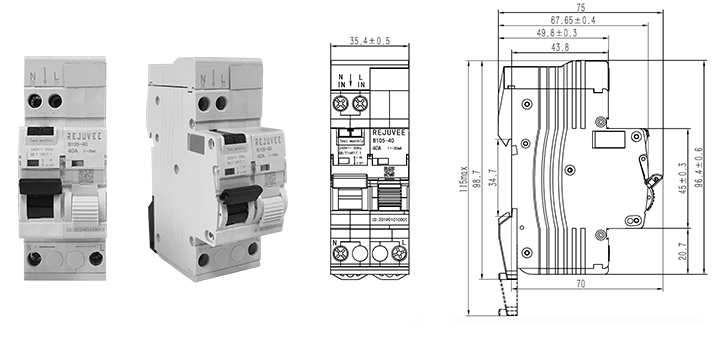

产品型号 |
B105-40-LN/RCBO、B105-40-LN/MCB |
|
额定电流 |
6A、10A、13A、16A、20A、25A、32A、40A |
|
额定电压 |
230VAC |
|
最大切换电流 |
50A |
|
最大切换电压 |
440VAC |
|
安全保护 |
机械保护 |
过载保护（C 曲线）、短路保护（瞬时过流）、剩余电流保护（RCBO） 分断能力：额定分断电流 Icn：4.5kA |
电子保护 |
漏电、过载（延时过流）、过流（瞬时过流）、过压、欠压、过温、打火、电能限量；电子保护功能均可投入（自动保护）或切除（只监测不控制）; |
|
保护阀值 |
漏电保护阀值设置范围为：0~1000mA;过温保护阀值设置范围为：0~85℃;
过压保护阀值设置范围为：100~480V;欠压保护阀值设置范围为：30~320V; |
|
独立保护 |
电子保护功能丧失，不影响机械保护功能; 电子保护功能不需要连接网络，设定的保护阀值不丢失，阀值设定后可离线独立保护; |
|
电力计量 |
物理量 |
剩余电流、电压、电流、频率、功率 ( 有功 / 无功 )、功率因素、用电量（有功 / 无功）、温度、时间、相位角、断路器开关状态等实时参数 |
计量精度 |
具有抗直流分量能力，0.5 级精度 |
|
状态数据 |
最近一次拉合闸状态及原因; 当前设备事件（过压、欠压、过流、过压恢复、欠压恢复、过温等）; 当前的电子保护开关状态、硬件机械保护开关的状态； |
|
采集速度 |
测量更新 : 电流、电压等实时数据更新频率 >10Hz; 采集更新 : 通过外部接口获取设备所有物理量的频率 >1Hz; 状态更新 : 通过外部接口获取设备状态的频率 >1Hz; |
|
远程控制 |
闭环控制 |
通过数据接口实施闭环控制，在设备完好的情况下，设备接收正确的指令后，确保成功拉合闸，无须多次控制 |
电气寿命 |
智能模块 30000 次，传统模块 8000 次 |
|
工作电源 |
工作电压 |
80VAC ～ 300VAC |
最大功耗 |
<1W |
|
通信接口 |
RS485 物理接口，Modbus-RTU 或 DL/T645-2007 协议 |
|
产品认证 |
3C 认证、CQC1308 认证，GB/T10963.1(MCB)，GB-T16917.1（RCBO） |
|
前端显示控制 |
用电监控系统前端显示操作设备布署在方便查看位置，严禁安装在设备间等封闭空间内，人机交互界面内容显示应清晰且易操作。 |
|
